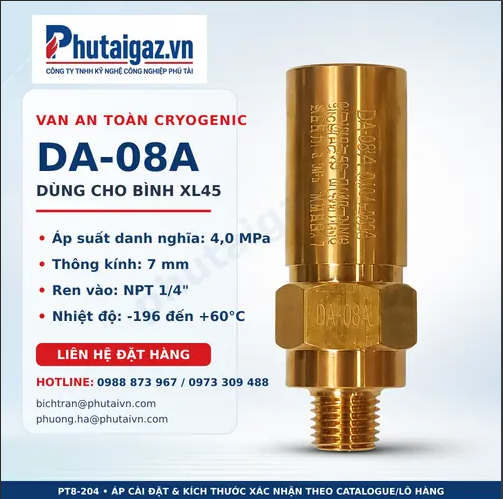

Van an toàn DA-08A cho bình XL45

• Bình XL45 chứa oxy lỏng, nitơ lỏng, argon lỏng hoặc môi chất lạnh sâu luôn cần cơ cấu bảo vệ quá áp phù hợp với áp suất làm việc cho phép của bình. Van an toàn DA-08A sử dụng lực lò xo để giữ kín ở điều kiện bình thường; khi áp suất đầu vào đạt giá trị cài đặt, lực do áp suất thắng lực lò xo, van mở để giải phóng lưu chất và hạn chế áp suất tiếp tục tăng.
• DA-08A có kết cấu nhỏ gọn, thân đồng, đường thông nhỏ và kết nối ren, phù hợp cho các vị trí lắp đặt hạn chế không gian. Catalogue Feilun mô tả dòng DA-08 được cài áp tại nhà máy, không có cơ cấu giật tay và không cho người sử dụng tự hiệu chỉnh. Phiên bản dùng với oxy phải được làm sạch, tẩy dầu đúng yêu cầu dịch vụ oxy.

1. GIỚI THIỆU SẢN PHẨM

Ưu điểm nổi bật

• Thiết kế chuyên dụng cho dịch vụ lạnh sâu, dải nhiệt tham chiếu từ -196 đến +60°C.
• Thân đồng HPb59-1, lò xo inox 1Cr18Ni9 và đệm làm kín PCTFE theo catalogue dòng DA-08.
• Thông kính 7 mm, kích thước gọn, thuận tiện cho bình lỏng di động và cụm van cryogenic.
• Áp suất danh nghĩa 4,0 MPa; áp cài đặt được lựa chọn theo mã biến thể, hồ sơ bình và yêu cầu xả.
• Nhà máy cài áp và niêm chỉnh, hạn chế việc can thiệp không kiểm soát tại hiện trường.
• Có thể dùng cho CH4/LNG, N2/LN2, Ar/LAr và O2/LOX khi đúng cấu hình, làm sạch và chứng nhận lô hàng.

Ứng dụng

• Bình lỏng XL45 và bình Dewar áp lực có cấu hình ren, áp cài đặt tương thích.
• Cụm van, đường ống và phụ kiện của hệ thống LOX, LIN, LAR hoặc LNG.
• Thiết bị cryogenic cỡ nhỏ cần van xả quá áp lò xo dạng ren.
• Thay thế van cũ khi đã đối chiếu đúng áp cài đặt, lưu lượng xả, ren và môi chất.
• Cảnh báo lựa chọn: Không chọn van chỉ theo hình dáng hoặc cỡ ren. Van an toàn phải được xác định theo MAWP của bình, áp cài đặt, lưu lượng xả yêu cầu, môi chất, nhiệt độ, áp ngược và bản vẽ lắp đặt. Không tự chỉnh lò xo tại hiện trường.

2.THÔNG SỐ KỸ THUẬT THAM CHIẾU

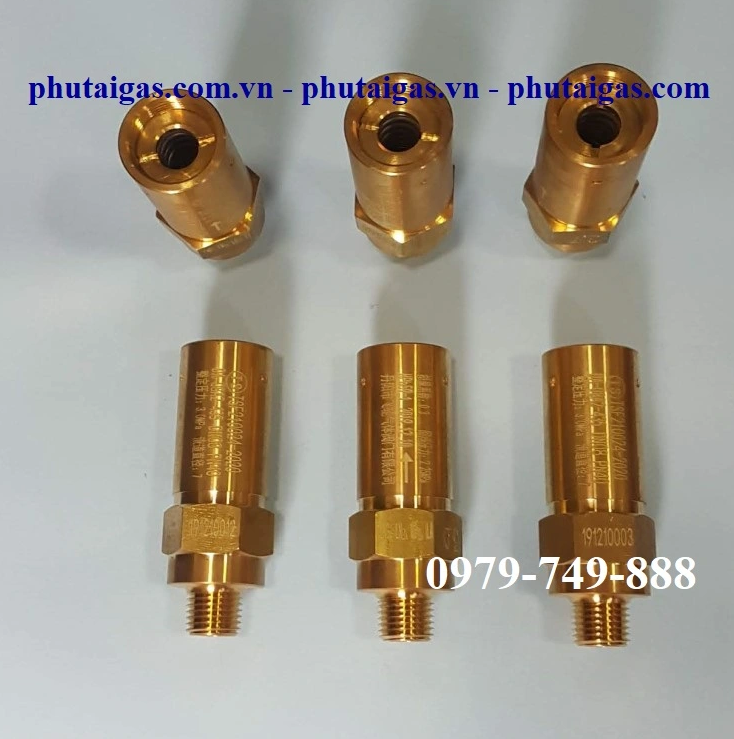

• Phạm vi xác minh: Ảnh sản phẩm cho thấy thân đồng và model DA-08A. Các kích thước, ren và áp cài đặt phải được xác nhận lại bằng bản vẽ, khắc trên thân, tem kiểm định và chứng chỉ thử của đúng lô hàng trước khi báo giá hoặc lắp thay thế.

3.CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Các bộ phận chính

• Thân van và đầu nối ren: tiếp nhận áp suất từ bình hoặc đường ống.
• Đĩa/nút van và bề mặt seat: tạo trạng thái kín khi áp suất dưới điểm cài đặt.
• Lò xo và cụm truyền lực: tạo lực đóng, được hiệu chỉnh tại nhà máy.
• Đường xả: giải phóng lưu chất khi van mở; phải bố trí không gây nguy hiểm.
• Vỏ bảo vệ: che cụm lò xo và giữ cấu hình hiệu chỉnh.

Trình tự làm việc

• Ở áp suất bình thường, lực lò xo giữ đĩa van ép lên seat và hạn chế rò rỉ.
• Khi áp suất đầu vào tăng tới áp suất cài đặt, lực mở cân bằng rồi vượt lực lò xo.
• Van mở, lưu chất được xả qua đường thoát để làm giảm áp suất trong thiết bị.
• Khi áp suất giảm xuống vùng đóng lại, lò xo đưa đĩa van về seat và khôi phục trạng thái kín.

DA-08A khác van điều áp như thế nào?

• Không dùng sai mục đích: Van an toàn là lớp bảo vệ cuối cùng, không phải van xả vận hành, van chặn hay van giảm áp. Xả van thường xuyên để điều khiển áp suất có thể làm hư bề mặt kín và gây rò.

4.LỰA CHỌN, LẮP ĐẶT VÀ BẢO DƯỠNG

Checklist trước khi đặt hàng

• Ảnh rõ toàn thân van cũ, ký hiệu model, số seri, áp cài đặt và dấu kiểm định.
• Bản vẽ hoặc thông số ren vào, ren xả, chiều cao và khoảng không lắp đặt.
• Loại bình XL45/nhà sản xuất bình, môi chất sử dụng và MAWP trên nhãn bình.
• Áp suất làm việc bình thường, áp cài đặt yêu cầu và lưu lượng xả tính toán.
• Yêu cầu làm sạch oxy, CO/CQ, biên bản thử kín và chứng chỉ cài áp.
• Điều kiện đường xả, áp ngược, vị trí lắp và yêu cầu bảo vệ người vận hành.

Nguyên tắc lắp đặt

• Cô lập thiết bị, xả hết áp và đưa bình về điều kiện an toàn trước khi tháo van.
• Không bôi dầu mỡ thông thường lên van dùng cho oxy; giữ sạch và bịt kín đến khi lắp.
• Dùng dụng cụ đúng bề mặt lục giác, không kẹp hoặc xoắn phần thân trụ của van.
• Lắp theo hướng và mô-men trong bản vẽ; tránh tải trọng đường ống, rung và lực uốn lên ren.
• Đường xả phải thông thoáng, hướng đến vị trí an toàn và không tạo áp ngược vượt giới hạn.
• Sau lắp đặt, thử kín và kiểm tra áp mở/đóng theo quy trình được phê duyệt trước khi đưa vào sử dụng.

Kiểm tra và bảo dưỡng

• Kiểm tra rò, ăn mòn, va đập, bám bẩn, kết băng bất thường và tình trạng đường xả.
• Hiệu chuẩn/kiểm định theo quy định áp dụng, hồ sơ bình và khuyến cáo của nhà sản xuất.
• Nếu van đã xả hoặc bị rò, cách ly để kiểm tra seat, lò xo và áp cài đặt; không tự siết tăng lực lò xo.
• Thay mới khi thân/ren biến dạng, lò xo suy giảm, seat hư hỏng hoặc không đạt thử kín/cài áp.
• Lưu hồ sơ seri, ngày kiểm tra, áp mở, áp đóng lại và chứng nhận làm sạch oxy nếu áp dụng.
• An toàn cryogenic: Lưu chất lạnh sâu có thể gây bỏng lạnh, thiếu oxy, tăng áp nhanh và nguy cơ cháy mạnh trong môi trường giàu oxy. Chỉ người có năng lực mới được lựa chọn, tháo lắp, thử và hiệu chỉnh van an toàn.
